架空絕緣電纜

一、額定電壓1kV及以下架空絕緣電纜

1. 使用特性

1.1  額定電壓U為1kV及以下。

1.2 電纜導體的長期允許工作溫度：聚氯乙烯絕緣、聚乙烯絕緣應不超過70℃，交聯聚乙烯絕緣應不超過90℃。

1.3 電纜的敷設溫度應不低于 -20℃。

1.4 電纜的允許彎曲半徑：電纜外徑（D）小于25mm時，應不小于4D，電纜外徑（D）大于或等于25mm時，應不小于6D。

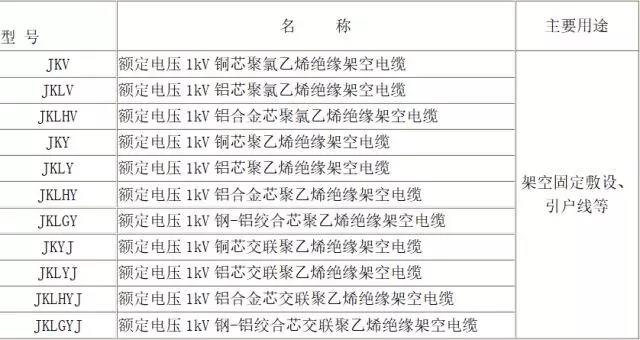

2.型號

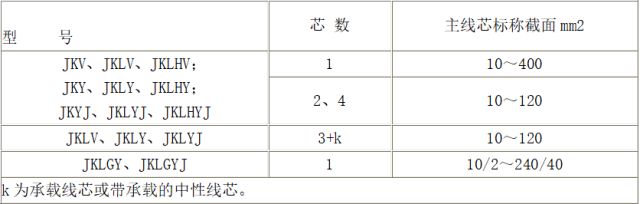

3.規格

4  執行標準

GB/T 12527-2008《額定電壓1kV及以下架空絕緣電纜》

二、額定電壓10kV架空絕緣電纜

1. 使用特性

1.1 額定電壓10kV。

1.2 電纜的敷設溫度應不低于-20℃。

1.3 短路時（最長持續時間不超過5s）電纜的最高溫度：交聯聚乙烯絕緣250℃，高密度聚乙烯絕緣150℃。

1.4 有承載線結構的電纜導體的最高長期允許工作溫度：交聯聚乙烯絕緣90℃，高密度聚乙烯絕緣75℃。

1.5 電纜的允許彎曲半徑：不小于20（D+d）±5%mm。其中D為電纜實際外徑，d為導體實際外徑。

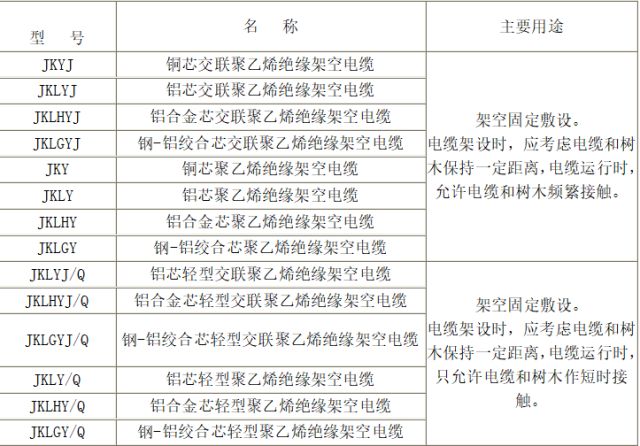

2. 型 號

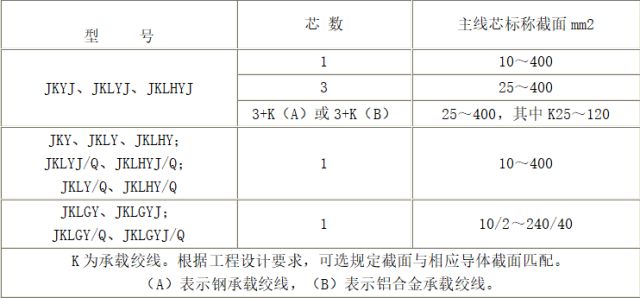

3. 規 格

4. 執行標準：

GB/T14049-2008《額定電壓10kV架空絕緣電纜》
