產品參數

電纜型號

UTP-HSYV-6A 4*2*0.57

產品描述

數字通信用超六類非屏蔽雙絞電纜，單股裸銅絲，聚乙烯絕緣，兩根導線扭絞成對，聚乙烯、聚氯乙烯或低煙無鹵阻燃聚烯烴護套。

適用范圍

0/100BASE-T以太網（IEC802.3）,155Mbps ATM網，IDSN綜合業務數據網絡。

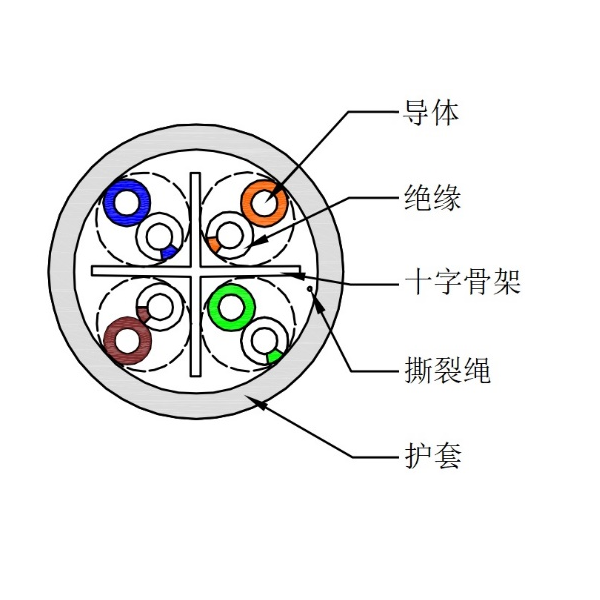

電纜結構

導體

采用23AWG裸銅絲，符合GB/T3953標準中TR型軟圓銅線的要求

絕緣

高密度聚乙烯（HDPE）

絕緣顏色

藍/白藍：●/●

橙/白橙：●/●

綠/白綠：●/●

棕/白棕：●/●

外護套

聚氯乙烯（PVC）

護套顏色

灰色●、黑色●、藍色●

執行標準

YD/T 1019-2013

技術參數

介電強度（導體間，DC）：

1.0kV（1min）

特性阻抗：

（100±15）Ω

導體直流電阻（+20℃）：

≤9.5Ω/100m

直流電阻不平衡（+20℃）：

線對內兩導體間≤2%

線對與線對間≤4%

線對對地電容不平衡（0.8kHz/1kHz）：

≤160pF/100m

絕緣電阻（+20℃，DC100~500V）：

≥5000MΩ·km

交貨長度

100米一卷或者305米一箱，允許按雙方協議長度交貨，長度計量誤差為±0.5%。

安裝溫度

-20℃~60℃

彎曲半徑

最小彎曲半徑不得小于8倍電纜直徑
